1、对于高密齿以及模具试模时，第一支铝棒必须要是150-200mm的短铝棒或纯铝棒。
2、试模之前，必须要调整好挤压中心，挤压轴、盛锭筒和模座出料口在一条中心线上。

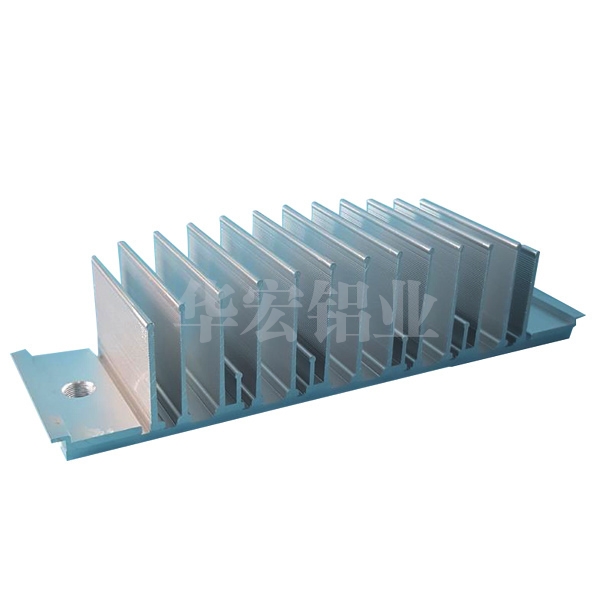

3、插片散热器在试模和正常生产过程当中，铝棒加热的温度要保证在480-520℃之间。
4、模具加热温度按常规模具温度，控制在480℃左右，直径200mm以下的平模保温时间不得少于2小时，如果是分流模保温在3小时以上；直径大于200mm以上的模具保温4-6小时，来保证模具芯部温度和外部温度的均匀。
5、在试模或者生产之前，必须要用清缸垫清理干净盛锭筒内胆，并查看挤压机空运行是否正常。
6、试模或刚开始生产的时候，挤压机自动档关掉，各段开关归零位。从最小压力开始慢慢的起压，出料大概3-5分钟，铝填充过程时主要控制好压力。压力控制在100Kg/cm2以内，电流表数据为2-3A以内，一般80-120Kg/cm2可以出料，之后才可慢慢的加速，正常生产时挤压速度以压力小于120Kg/cm2为准。
7、模具在试模或生产过程当中，如果发现堵模、偏齿、快慢偏差太大等现象时要立刻停机，并以点退的方式卸模，避免模具报废。
在线咨询
