镇江散热器平板形散热器散热结构

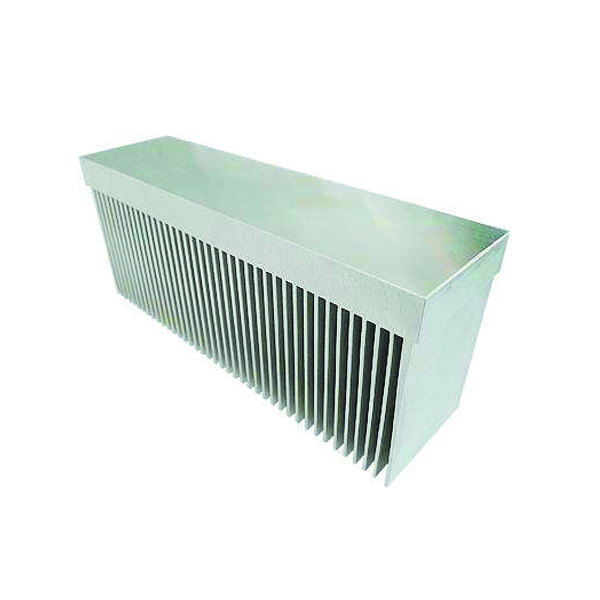

一种铝制平板型散热器，包括框架和设在框架内的散热结构，散热结构包括至少一个散热单元，散热单元包括一个管柱和设在管柱外侧壁上的若干侧翼，管柱通过连接管路与热源连通，连接管路包括连接管和连通连接管与管柱的管接头，管接头一端从连接管侧部伸入连接管内，另一端套设于管柱内。结构简单、重量轻、散热量大、升温快、安装简易、热媒通流顺畅、热能利用率高。
散热体表面应无缩孔、锈蚀、裂纹等缺陷；平板形散热器的金属紧固件（压板、压盖、碟形弹簧）、水冷散热体的导电片应加镀层保护；散热体台面的表面粗糙度Ra允许值为3.2，m;1.4散热体台面的平面度不低于9级；用于湿热带电力半导体器件的散热器（包括散热体、紧固件和绝缘件），表面应经防护处理，其耐潮湿、耐盐雾和耐霉菌的能力应符合相应的热带电力半导体器件标准；散热器专用的紧固件和绝缘件应符合GBB446.3（电力半导体器件用散热器绝缘件和紧固件》散热器与电力半导体安装的紧固力矩或紧固压力应符合器件产品标准的有关规定；平板形散热体台面的安装中心定位销尺寸：直径中2.5mm，高出台面lmmo。
