关于电子散热器选择的计算方法
镇江散热器、散热计算公式:
Rtf =(Tj-Ta)/Pc - Rtj -Rtc
散热器热阻Rtf 是选择散热器的主要依据。Tj 和Rtj 是半导体器件提供的参数，Pc是设计要求的参数，Rtc 可从热设计专业书籍中查表。
(1) 计算总热阻Rt:Rt= (Tjmax-Ta)/Pc
(2) 计算散热器热阻Rtf 或温升ΔTfa:Rtf = Rt-Rtj-Rtc ΔTfa=Rtf×Pc
(3)确定散热器:按照散热器的工作条件(自然冷却或强迫风冷)，根据Rtf 或ΔTfa和 Pc 选择散热器，查所选散热器的散热曲线(Rtf 曲线或ΔTfa线)，曲线上查出的值小于计算值时，就找到了合适的散热器。

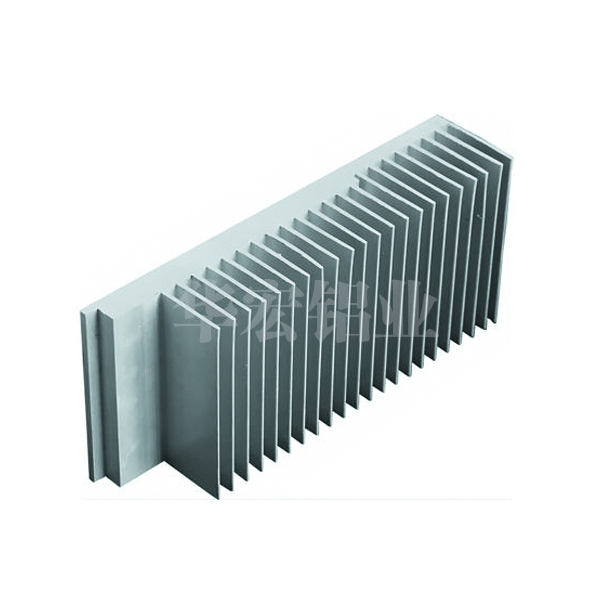

对于型材散热器，当无法找到热阻曲线或温升曲线时，可以按以下方法确定:
按上述公式求出散热器温升ΔTfa，然后计算散热器的综合换热系数α: α=7.2ψ1ψ2ψ3{√√ [(Tf-Ta)/20]}
式中:
ψ1─── 描写散热器L/b对α的影响，(L为散热器的长度，b为两肋片的间距);
ψ2─── 描写散热器h/b对α的影响，(h为散热器肋片的高度);
ψ3─── 描写散热器宽度尺寸W增加时对α的影响;
√√ [(Tf-Ta)/20]───描写散热器表面Z高温度对周围环境的温升对α的影响。
